闭式冷却塔的喷淋系统

喷淋系统是闭式冷却塔的“血液循环系统”，其性能和稳定性直接决定了塔的换热效率和运行可靠性。‍

喷淋系统是闭式冷却塔的“血液循环系统”，其性能和稳定性直接决定了塔的换热效率和运行可靠性。‍

喷淋系统主要由供水、布水、回收和过滤四个子系统组成，确保水均匀分布在盘管表面，并有效循环。

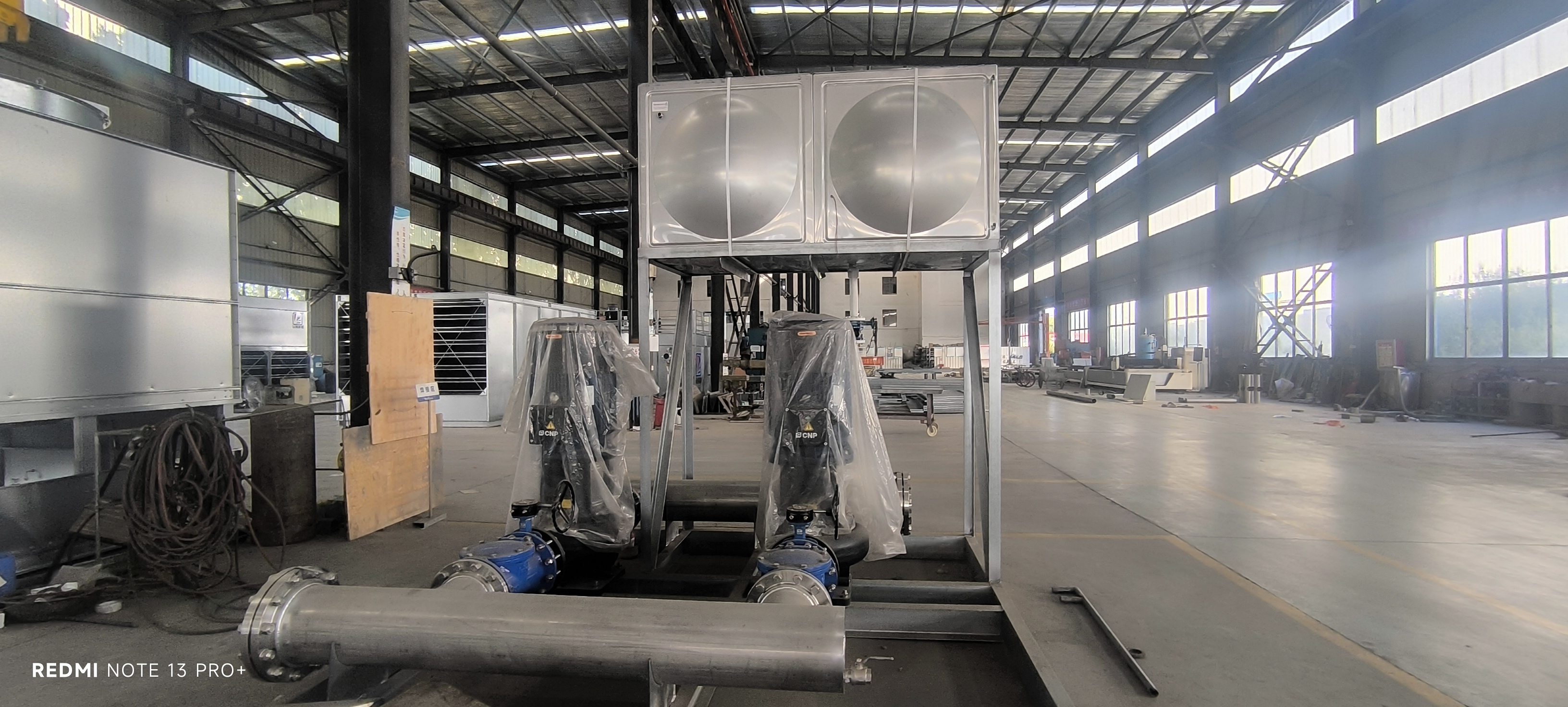

1. 喷淋水泵

部件描述：通常是离心泵，是整个喷淋系统的动力核心。

核心作用：为喷淋水提供所需的压力和流量，将集水箱中的水输送到塔顶的布水系统。其扬程和流量必须与塔的设计匹配。

2. 喷淋水管路

部件描述：包括主管、支管及相关的阀门、法兰和活接。

核心作用：构成喷淋水的输送通道。管路通常采用PVC、镀锌钢或不锈钢（如304/316）制成，以防腐蚀和结垢。

3. 布水系统（喷淋水分配系统）

这是确保效率的关键部分，主要有两种形式：

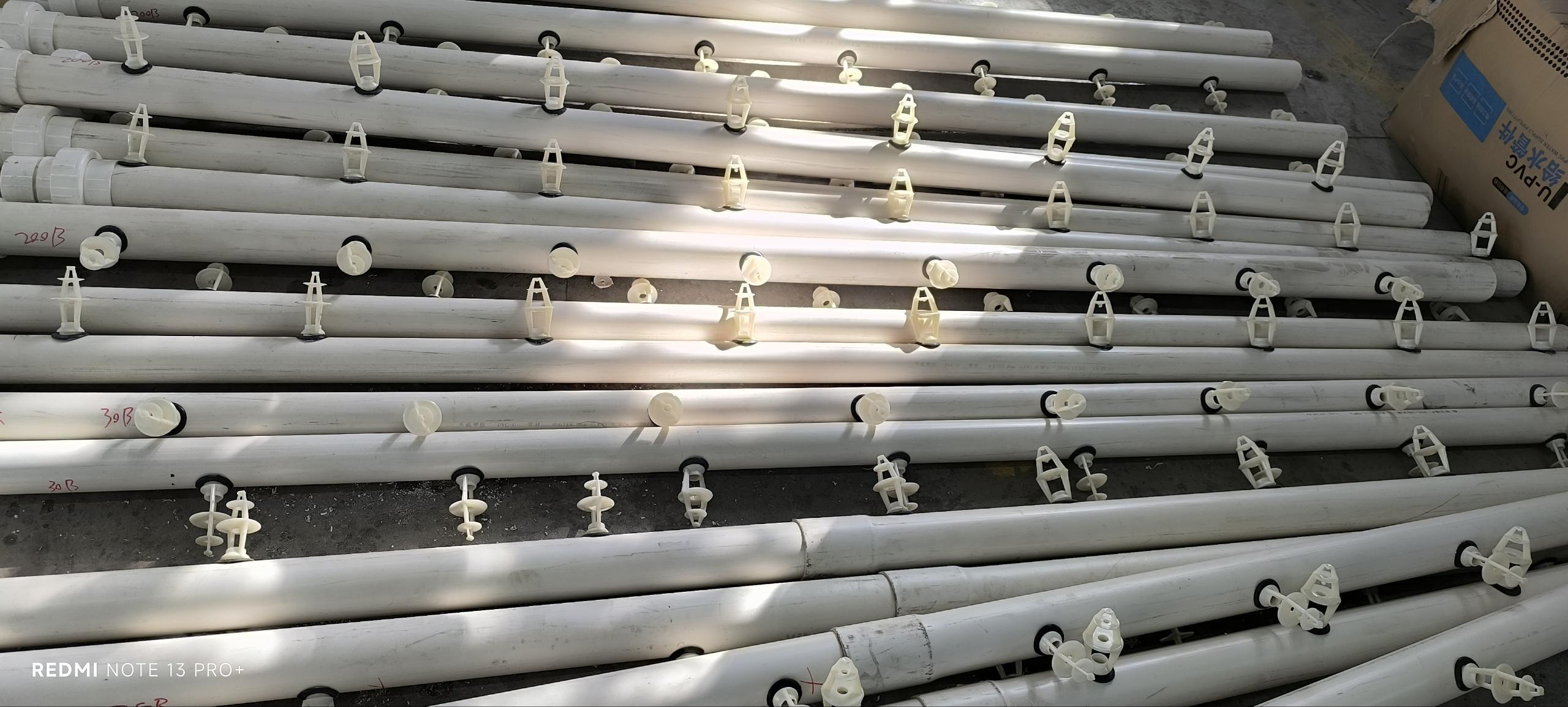

喷头式布水：

部件描述：由多个实心锥或空心锥喷嘴组成。

核心作用：将水均匀地喷洒成细小的水滴，最大限度地覆盖下方的盘管表面，避免出现“干点”。

重力盘式布水：

部件描述：通过在布水管底部开孔或安装溢流槽实现。

核心作用：利用重力，水流自然下落，形成水幕。优点是孔径大，不易堵塞，适用于水质较硬或易结垢的环境。

4. 喷淋水箱/集水槽

部件描述：位于塔体底部，用于收集经填料和盘管下落后的喷淋水。

核心作用：储存喷淋水，为水泵提供吸入条件。通常设有补水口、溢流口和排污口。

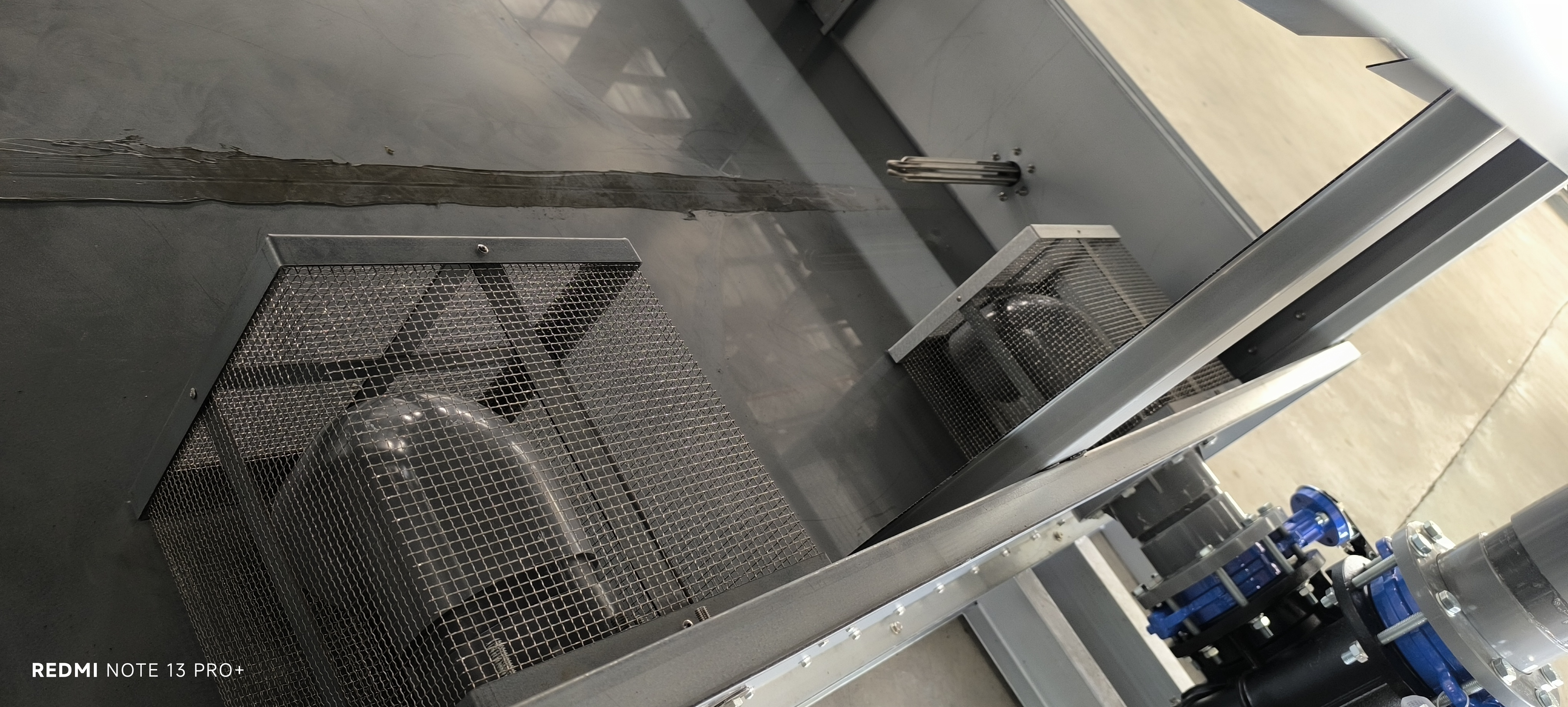

5. 过滤装置

部件描述：通常是Y型过滤器或篮式过滤器，安装在水泵的进口管路中。

核心作用：截留水中的悬浮物、杂质和水垢，防止喷嘴和盘管堵塞，是保持系统高效运行的关键保护部件。

6. 喷淋水

部件描述：系统的工作介质。

核心作用：

直接蒸发冷却：水在盘管表面蒸发，吸收盘管内工艺流体的热量，这是主要的散热方式。

对流传热：低温的喷淋水与高温盘管表面接触，进行对流换热。

清洁盘管：持续的水流能冲刷盘管表面的灰尘，保持其清洁，间接提高换热效率。
